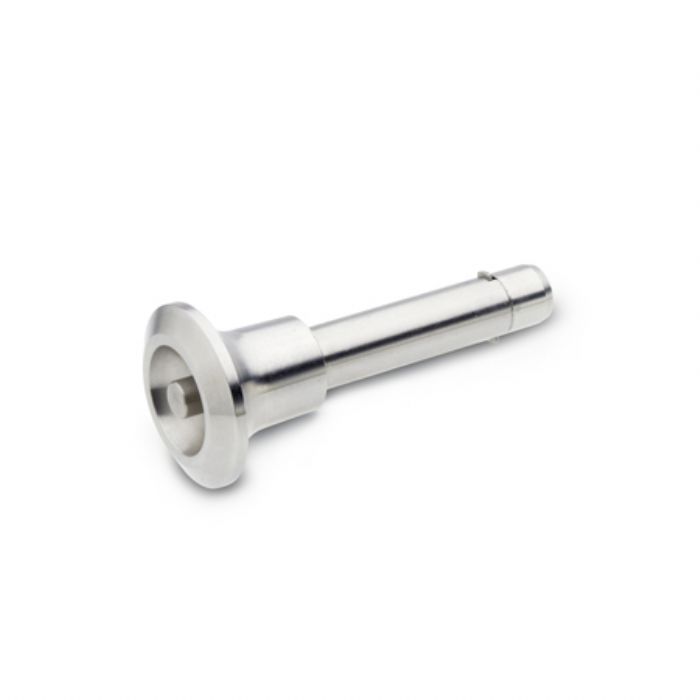

Pasadores de liberación rápida de acero inoxidable Todo de acero inoxidable, con fijación axial (trinquete)
Descripción
J.W. Winco ofrece una amplia gama de pernos de indexación, opresores y pasadores de liberación rápida. Disponible en acero, acero inoxidable y fundicion de zinc, en pulgadas y medidas métricas.
Características principales
Perilla / botón pulsador / varilla de empuje Acero inoxidable AISI 303, Norma Europea núm. 1.4305 Posicionador Acero inoxidable AISI 303, Norma Europea núm. 1.4305 Pasador sujetador Acero inoxidable AISI 304 (chapa), Norma Europea núm. 1.4301 Muelle Acero inoxidable AISI 301, Norma Europea núm. 1.4310
Ventajas competitivas
Los pasadores de liberación rápida con botón pulsador GN 114.6 se utilizan para la fijación, conexión o bloqueo rápido de diversos sistemas de nivelación y fijación. Una aplicación típica son los pasadores de posición, los cuales deben retirarse y volver a instalarse con frecuencia. Los trinquetes rectangulares hechos de chapa metálica de acero inoxidable mantienen al pasador de fijación en una posición axial en el orificio. Éste puede retraerse al presionar el botón. Una vez liberado, regresa al muelle de presión a su posición de bloqueo. Los dos pasadores sujetadores pueden retraerse al presionar el botón. Cuando son liberados, los pasadores regresarán nuevamente a la posición sujetadora. La forma rectangular de los pasadores sujetadores de acero inoxidable crea un área de contacto lineal, la cual incrementa la resistencia de cizalladura axial. Los valores de carga axial a tensión de cizalladura en la tabla son obtenidos únicamente de manera teórica e indicativa. Ningún factor de seguridad ha sido tomado en cuenta. Son valores recomendados no vinculantes y excluyen cualquier responsabilidad.
