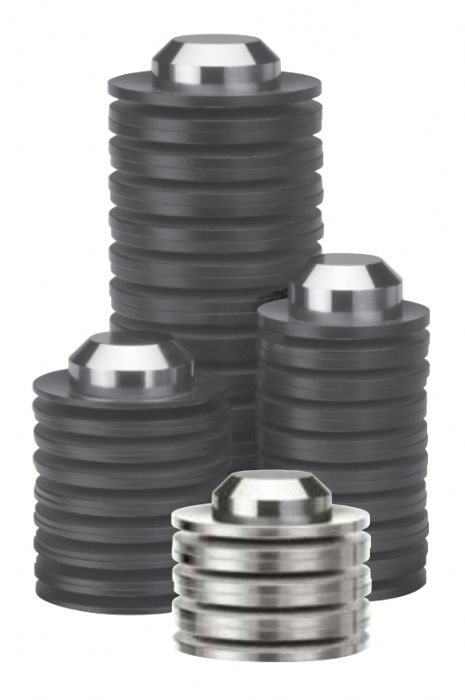

RESORTES DE PLATILLO
Descripción
Los resortes de platillo son componentes de tipo arandela de forma cónica, diseñados para ser cargados axialmente. Su singularidad reside en que en base a los cálculos estándares de la norma DIN 2092, se puede predecir la deflección que se obtendrá bajo una carga determinada así como el ciclo de vida mínimo. Los resortes de platillo se pueden cargar estáticamente, tanto de forma continua como intermitente y también dinámicamente, bajo cargas de ciclo continuo. Se pueden utilizar individualmente o múltiples apilados en paralelo, serie o una combinación de ambas.
Características principales
DEFLECCION TEORICA FRENTE A REAL En el rango inferior, la curva de medidas reales difiere ligeramente de la teórica debido a tensiones residuales. En los valores medios – rango de trabajo habitual – la deflección medida es prácticamente coincidente con la teórica. Al ir aumentando la deflección el brazo de la fuerza se va reduciendo y la fuerza necesaria aumenta sustancialmente. Cuando la relación s/ho excede 0.75 la desviación respecto a la teórica aumenta exponencialmente. Por esta razón, la predictibilidad fuerza/deflección queda limitada al 75% de la deflección máxima (ho ). El gráfico muestra la curva característica de un resorte de platillo DIN 2093, grupo 2, serie B 50 x 25.4 x 2. RELACION CARGA/DEFLECCION La relación carga/deflección de un único resorte no sigue una línea recta. Su forma depende del ratio altura de cono (ho ) a espesor (t) (ho /t). Si este ratio es pequeño, 0.4 (DIN Serie A), la curva característica es prácticamente una recta. A medida que el ratio ho /t aumenta la relación carga/deflección es cada vez más curva. Hasta un ratio de 1.5, los resortes se pueden llevar a su posición plana sin riesgos. En el ratio 1.5 la curva es plana para un extenso rango de deflección, lo que resulta muy útil en la compensación de desgastes. Por encima de 1.5 las características de regresión del resorte son mayores y es capaz de revertirse por lo que debe sujetarse apropiadamente. En ratios superiores a 2, los discos pueden revertirse en posición plana.
Ventajas competitivas
Las ventajas de los muelles platillo frente a otros tipos de resortes son, entre otras: • Un amplio rango de combinaciones carga/deflección • Alta absorción de fuerzas con pequeñas deflecciones • Ahorro de espacio – altos ratios fuerza-tamaño • No colapsan cuando trabajan dentro de las cargas de diseño • Mayor vida en condiciones de fatiga • Amortiguación inherente, particularmente con apilados en paralelo • Amplias posibilidades de combinación de apilados para dar respuesta a los requisitos de cada aplicación
