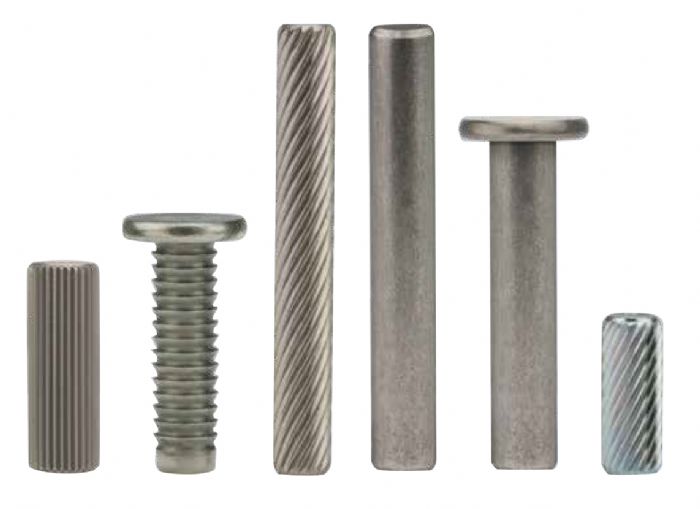

PASADORES MOLETEADOS CON CABEZA
Descripción
Pasadores moleteados: se ofrecen con y sin cabeza y están disponibles con moleteados rectos o helicoidales. A diferencia de un pasador liso, donde la sujeción la proporciona la interferencia uniforme entre el pasador y el orificio, los pasadores estriados están diseñados para introducirse cortando el alojamiento de destino. El desplazamiento del material del alojamiento de destino hacia los valles de las estrías ofrece una mayor área de contacto de fricción entre el pasador y el orificio, generando una mayor sujeción. Con pasadores de estrías helicoidales, una estría de 30° provoca que el pasador gire al entrar en el orificio, generando aún más superficie de contacto con el material del soporte de destino. Esto da lugar a mayores fuerzas de fricción, mayor acoplamiento y una resistencia mejorada a la extracción. Pasadores dentados: se ofrecen con una cabeza y han sido específicamente diseñados para su uso en ensambles plásticos. Los dientes elevados están inclinados en ángulo hacia atrás, en sentido opuesto al de inserción, a fin de garantizar la máxima sujeción. Todos los pasadores dentados disponen de un generoso diámetro de entrada para facilitar su alineación con el orificio y facilitar su instalación.
Características principales
SPIROL fabrica pasadores sólidos con moleteado recto, helicoidal y dentados. Existe mucho solapamiento en cuanto a las aplicaciones en las que estas características de sujeción pueden emplearse con éxito. Las estrías rectas tienen menos fuerzas inserción que las helicoidales, ofrecen resistencia al giro en el ensamble, pero proporcionan una sujeción limitada cuando están sometidas a cargas axiales. Por lo tanto, a menudo se recomienda el uso de estrías rectas cuando se utiliza el pasador para transmitir esfuerzo de torsión, como cuando se utiliza como eje para hacer girar una rueda. Las estrías helicoidales proporcionan tanto resistencia a la torsión como a la extracción cuando están sometidas a cargas axiales. Se recomienda el uso de pasadores dentados en plásticos flexibles, cuando se desea alcanzar la resistencia óptima a las fuerzas axiales. Tras la instalación, el plástico actuará de relleno en el área alrededor de los dientes, ofreciendo la máxima sujeción. Los dientes no son adecuados para plásticos frágiles o que contengan un alto porcentaje de carga. Dado que los dientes son una característica radial, no resisten la rotación de dos componentes entre sí. En estos casos, debe emplearse una estría recta o helicoidal.
Ventajas competitivas
Una de las ventajas de colaborar con SPIROL en las primeras etapas del diseño es que, si uno de nuestros 30,000 artículos estándar no satisface las necesidades específicas de su aplicación, a menudo la solución es una sencilla desviación de nuestro diseño estándar. Independientemente de la complejidad, los ingenieros de SPIROL trabajarán con usted para desarrollar un pasador que satisfaga las necesidades exactas de su aplicación con el menor costo de fabricación posible.
