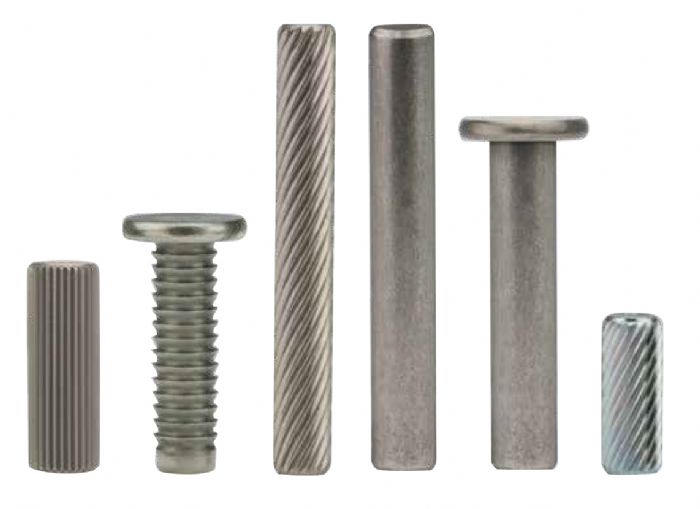

PASADORES SÓLIDOS SPIROL
Descripción
Con tantos tipos de pasadores industriales estándar entre los que elegir, el desafío para el diseñador es seleccionar el pasador más rentable que cumpla los requisitos de la aplicación específica. Mientras que más de un tipo de pasador puede cumplir con ciertos requisitos, aquí se recogen algunas pautas generales cuando un Pasador sólido puede ser más conveniente: • Cuando se requiere un pasador con cabeza específica para un tope positivo o para fijar una parte fina del conjunto a otra más gruesa • Cuando se requiere una superficie lisa y continua, como al utilizarse con un pestillo o un componente angular. • Cuando no es adecuado un pasador hueco, como cuando el diseñador busca tapar un orificio (por ejemplo, para restringir el paso de líquidos) • Cuando existe la necesidad de alinear manualmente varios orificios de paso • Cuando se requiere un aumento de la resistencia a la flexión o al corte • Cuando es necesario mantener ciertos orificios de localización precisos
Características principales
SPIROL fabrica pasadores sólidos con moleteado recto, helicoidal y dentados. Existe mucho solapamiento en cuanto a las aplicaciones en las que estas características de sujeción pueden emplearse con éxito. Las estrías rectas tienen menos fuerzas inserción que las helicoidales, ofrecen resistencia al giro en el ensamble, pero proporcionan una sujeción limitada cuando están sometidas a cargas axiales. Por lo tanto, a menudo se recomienda el uso de estrías rectas cuando se utiliza el pasador para transmitir esfuerzo de torsión, como cuando se utiliza como eje para hacer girar una rueda. Las estrías helicoidales proporcionan tanto resistencia a la torsión como a la extracción cuando están sometidas a cargas axiales. Se recomienda el uso de pasadores dentados en plásticos flexibles, cuando se desea alcanzar la resistencia óptima a las fuerzas axiales. Tras la instalación, el plástico actuará de relleno en el área alrededor de los dientes, ofreciendo la máxima sujeción. Los dientes no son adecuados para plásticos frágiles o que contengan un alto porcentaje de carga. Dado que los dientes son una característica radial, no resisten la rotación de dos componentes entre sí. En estos casos, debe emplearse una estría recta o helicoidal.
Ventajas competitivas
Una de las ventajas de colaborar con SPIROL en las primeras etapas del diseño es que, si uno de nuestros 30,000 artículos estándar no satisface las necesidades específicas de su aplicación, a menudo la solución es una sencilla desviación de nuestro diseño estándar. Independientemente de la complejidad, los ingenieros de SPIROL trabajarán con usted para desarrollar un pasador que satisfaga las necesidades exactas de su aplicación con el menor costo de fabricación posible.
