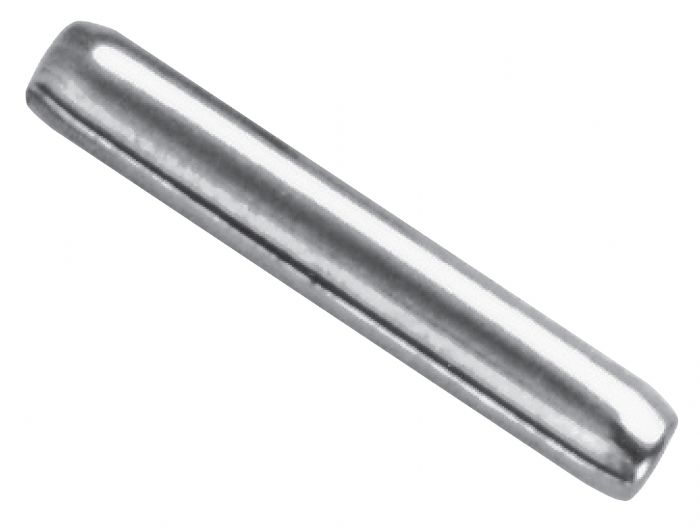

PASADORES EN ESPIRAL PARA ESTUCHES COSMETICOS SERIE 550 SPIROL
Descripción
El uso de un Pasador en Espiral Cosmético simplificará el diseño y el proceso de manufactura. El ensamble es más sencillo y menos costoso, y el desempeño de la bisagra sobrepasará los requerimientos de torque de giro. Una fuerza radial elástica uniforme resulta en un movimiento controlado de la bisagra y en una bisagra de calidad que permanece consistente durante el tiempo. El movimiento controlado de bisagra se logra con tolerancias más amplias y menores costos de moldeo que con un perno sólido o alambre cortado. La fuerza de inserción baja y compresión del pasador durante la instalación minimiza el estrés y el daño en las bisagras.
Características principales
La máquina modelo HC (Inserción Dual Horizontal de Pasadores) fue desarrollada específi camente para la instalación en bisagras de plástico de nuestra Serie 550 de Pasadores en Espiral para estuches Cosméticos. Tecnología de Instalación de Pasadores Esta máquina incrementa dramáticamente la efi ciencia de producción con un mínimo entrenamiento y esfuerzo del operador.
Ventajas competitivas
El uso de un pasador espiral simplifi cará el diseño del estuche compacto ya que no es necesario un des-alineamiento intencional entre los orifi cios de los componentes interiores y exteriores del estuche para lograr la retención del eje. El des-alineamiento intencional es difícil de controlar en producción e induce estrés en el área de la bisagra causando que se debilite y se caiga el pasador. l El Des-alineamiento no debe de exceder 0.05 mm. l El 60 % o más de la longitud del pasador debe ser retenida por el orifi cio interior. l La superfi cie mínima de contacto en cualquier orifi cio debe exceder 3 veces el diámetro del pasador. l La profundidad del orifi cio interior debería ser al menos 0.35 mm más profundo que la longitud de contacto para prevenir fracturas en el ensamble. l Los orifi cios en la tapa y base deberían ser alineados con precisión para lograr el máximo torque de giro.
