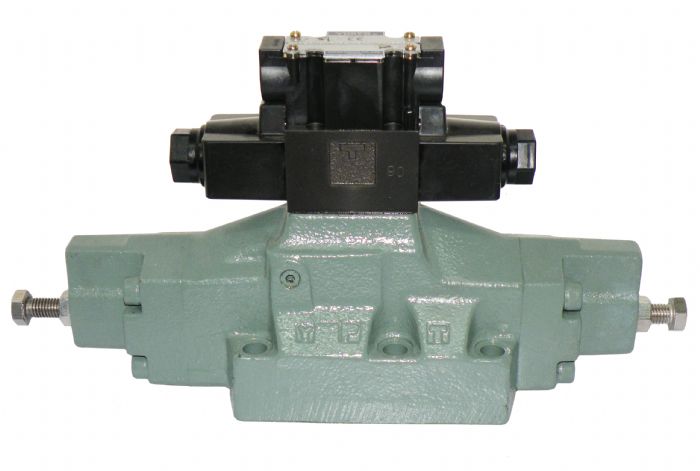

Válvulas direccionales operadas por piloto y controladas por solenoide - YUKEN - Solenoid Controlled Pilot Operated Directional Valves
Descripción
Estas válvulas son una combinación entre una pequeña válvula direccional accionada a solenoide y una válvula direccional de mayor tamaño accionada por piloto. La pequeña válvula solenoide de cuatro vías se usa para el control direccional del vástago desplazable principal. La válvula principal (válvula de vástago desplazable) proporciona el control direccional de los actuadores (cilindros o motores). La válvula direccional operada por piloto incluye los tipos de retorno a resorte, centrado por resorte y sin resorte. Las combinaciones de la válvula de vástago desplazable principal son las que se muestran en la Tabla 4.6. Se puede instalar una válvula controladora de velocidad entre la válvula piloto y la válvula pilotada principal para ajustar el caudal piloto a fin de poder disminuir la velocidad de cambio del vástago principal y en consecuencia, se puede reducir el impacto de presión sobre el actuador al arrancar o parar. Las demoras en la respuesta a una conmutación del solenoide varían de acuerdo con la viscosidad del fluido y con la presión y caudal del piloto. La presión del piloto debe estar entre 0.5 y 1 Mpa (72.5 y 145 psi) o mayor. La tabla 4.6 muestra las combinaciones de las válvulas direccionales operadas por piloto y de los vástagos principales. La Fig. 4.4 muestra una válvula direccional controlada por solenoide y operada por piloto de 3/4” (DSHG-06). La Tabla 4.7 y la Fig. 4.5 muestran las especificaciones y tiempo de conmutación de la válvula.
Características principales
Especificaciones de válvulas direccionales operadas por piloto y controladas por solenoides de 3/4”. Modelo: DSHG-06 Máx. Caudal 500 l/min (132 US GPM) Máx. Presión de operación 31,5 Mpa (4569 psi) Máx. Presión piloto 25 Mpa (3.626 psi) Mín. Presión piloto 0.8 Mpa (116 psi) Máx. Contrapres. de línea Tks 21 Mpa (116 psi) Máx. Frecuencia de cambio 12 veces/min
Ventajas competitivas
1.- Somos representantes exclusivos en México de la prestigiada marca Yuken Kogyo., LTD y desde hace más de 5 años brindamos a la industria el servicio de asesoría, refacciones y mantenimiento. 2.- Proporcionamos a nuestros clientes una gama completa de productos hidráulicos industriales garantizados con la más alta calidad como Bombas de Paletas y Pistones, Válvulas Direccionales, de Control de Flujo y Presión, Válvulas Proporcionales, Unidades de Potencia, Cilindros Hidráulicos, entre otros. 3.- Nuestro objetivo es otorgar a la industria la mejor solución hidráulica a sus necesidades. Yuken tiene el sustituto exacto para cualquier componente hidráulico y de cualquier marca.
¿Te interesa este producto?
Solicitar informaciónEmpresa
YUKME, SA DE CV
TOLUCA DE LERDO
