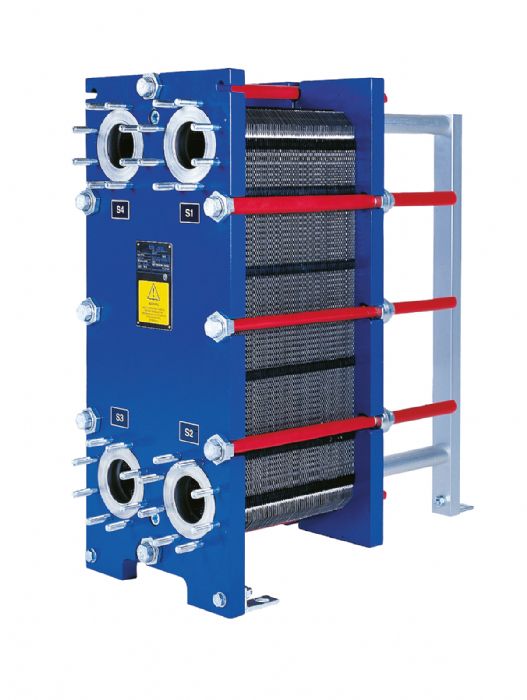

Intercambiador de Calor de Placas Semi - soldadas M10-BW ALFA LAVAL
Descripción
Aplicaciones: Calefacción y refrigeración de medios agresivos. Para instalaciones frigoríficas. El intercambiador de calor de placas consta de un conjunto de placas metálicas corrugadas, con orificios para permitir el paso de los dos fluidos entre los que se realiza la transferencia de calor. El conjunto de placas está montado entre una placa bastidor fija y otra de presión desmontable, y se mantiene apretado mediante pernos. Las placas incorporan juntas que sellan la periferia y dirigen los fluidos por canales alternos. El número de placas depende del caudal, propiedades físicas de los fluidos, pérdida de carga máxima permitida y programa de temperaturas. La corrugación de las placas favorece la turbulencia del fluido y contribuye a que las placas resistan la presión diferencial. Capacidades tipo Caudal Hasta 50 kg/s (800 gpm), dependiendo del medio, pérdida de presión permitida y programa de temperatura. Tipos de placa M10-BW Tipos de bastidor FG, FD, FT, REF and FX DATOS TÉCNICOS Códigos de los recipientes a presión, PED, ASME, pvcALS™ Presión de diseño mecánico (g) / temperatura FG pvcALS™ 1.6 MPa / -50 to 180ºC FG PED 1.6 MPa / -10 to 180ºC FG ASME 150 psig / -54ºF to 482ºF FD pvcALS™ 2.5 MPa / -50 to 180ºC FD PED 2.5 MPa / -50 to 180ºC FD ASME 300 psig / -54ºF to 482ºF FDR PED 2.5MPa / -50 to 160ºC FT PED 4.0 MPa / -50 to 180ºC FT ASME 600 psig / -54ºF to 482ºF REF PED 2.5 MPa / -50 to 150ºC FX PED 5.5 MPa / -50 to 150ºC
Características principales
Detalles que se precisan para la elaboración de presupuestos – Caudales o carga térmica – Saltos térmicos – Propiedades físicas de los líquidos en cuestión (si no es agua) – Presión de operación que se desea – Máxima pérdida de presión permitida
Ventajas competitivas
1.- Disponibilidad inmediata de productos 2.- Precio competitivo. 3.- Mejor producto del mercado (calidad, durabilidad, variedad, tecnología, etc.) 4.- Asesoría especializada sin costo. 5.- Tenemos una oficina cerca de usted. 6.- Disponibilidad electrónica. Archivos para diseñar fácilmente. 7.- Tenemos la capacidad hacer diseños especiales para su aplicación o diseño. 8. Experiencia de mas de 25 años en el mercado Industrial. 9.- Contamos con una línea directa sin costo para usted. 01800-CEHSESA. 10.- CESEHSA es Centro de Servicio Autorizado por ALFA LAVAL
