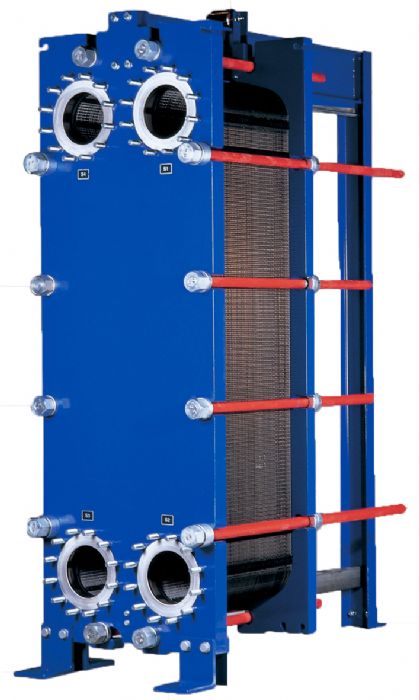

Intercambiador de Calor de Placas MX25 ALFA LAVAL
Descripción
Diseño estándar El intercambiador de calor de placas consta de un conjunto de placas metálicas corrugadas, con orificios para permitir el paso de los dos fluidos entre los que se realiza la transferencia de calor. El conjunto de placas está montado entre una placa bastidor fija y otra de presión desmontable, y se mantiene apretado mediante pernos. Las placas incorporan juntas que sellan la periferia y dirigen los fluidos por canales alternos. El número de placas depende del caudal, propiedades físicas de los fluidos, pérdida de carga máxima permitida y programa de temperaturas. La corrugación de las placas favorece la turbulencia del fluido y contribuye a que las placas resistan la presión diferencial. Capacidades típicas Caudal de líquido Hasta 650 kg/s (10400 gpm), dependiendo del fluido, de la pérdida de carga permitida y del programa de temperaturas. Tipos de placa MX25B y MX25M placas. Tipos de bastidor FMS, FGS, FG, FD y FS TECHNICAL DATA Mechanical design pressure (g) / temperatura FMS PED, pvcALS™ 1.0 MPa / 180°C FGS PED, pvcALS™ 1.6 MPa / 180°C FGS ASME 150 psig / 350°F FG PED, pvcALS™ 1.6 MPa / 200°C FG ASME 150 psig / 350°F FD PED, pvcALS™ 2.5 MPa / 210°C FD ASME 300 psig / 350°F FS ASME 400 psig / 350°F Maximum heat transfer surface 940 m2 (10000 sq. ft)
Características principales
Información necesaria para cotizar: – Caudales o potencia – Programa de temperaturas – Propiedades físicas de los líquidos en cuestión (si no son agua) – Presión de trabajo deseada – Pérdida de carga máxima permitida – Presión de vapor disponible
Ventajas competitivas
1.- Disponibilidad inmediata de productos 2.- Precio competitivo. 3.- Mejor producto del mercado (calidad, durabilidad, variedad, tecnología, etc.) 4.- Asesoría especializada sin costo. 5.- Tenemos una oficina cerca de usted. 6.- Disponibilidad electrónica. Archivos para diseñar fácilmente. 7.- Tenemos la capacidad hacer diseños especiales para su aplicación o diseño. 8. Experiencia de mas de 25 años en el mercado Industrial. 9.- Contamos con una línea directa sin costo para usted. 01800-CEHSESA. 10.- CESEHSA es Centro de Servicio Autorizado por ALFA LAVAL
