NEUMATICA - Sensores Electrónicos

Descripción

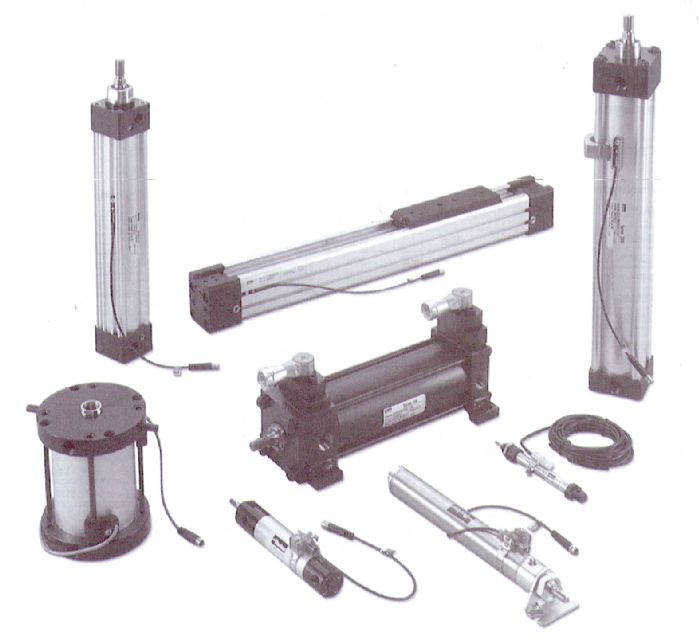

SENSORES ELECTRÓNICOS Sensores de Estado Sólido, tipo Reed (de contacto) y Proximidad SENSORES DE ESTADO SÓLIDO TIPO DROP-IN ESPECIFICACIONES TIPO Electrónico FUNCIÓN DE SALIDA Normalmente Abierta SALIDA DE SENSOR PNP/NPN VOLTAJE DE OPERACIÓN 10-30VDC CORRIENTE CONTINUA 100 mA máx. SENSITIVIDAD DE RESPUESTA 28 Gauss mín. FRECUENCIA DE CAMBIO 5 Khz CONSUMO DE ENERGÍA 10 mA máx. CAÍDA DE VOLTAJE 2.5VDC máx. CRESTA 10% de Voltaje de Operación HISTÉRESIS 1.5 mm máx. REPETIBILIDAD 0.1 mm máx. EMC EN 60 947-5-2 PROTECCIÓN CONTRA CORTO CIRCUITO Si PROTECCIÓN CONTRA PICO DE ARRANQUE Si PROTECCIÓN CONTRA POLARIDAD INVERSA Si CLASIFICACIÓN DE LA CAJA DE CONEXIÓN IP68 ESFUERZO DE GOLPES Y VIBRACIÓN 30g, 11ms, 10 a 55 Hz, 1 mm RANGO DE TEMPERATURA DE OPERACIÓN -25°C a+75aC (-13°F a+167°F) MATERIAL DE LA CAJA EXTERIOR PA 12, color Negro CABLE DEL CONECTOR PVC CONECTOR Cable PUR con conector de 8 o 12 mm SENSORES DROP-IN TIPO REED (DE CONTACTO) ESPECIFICACIONES TIPO Reed con 2 cables FUNCIÓN DE SALIDA Normalmente Abierta VOLTAJE DE OPERACIÓN 10-120VAC 10-30VDC POTENCIA DE CAMBIO 6 W/VA CORRIENTE CONTINUA 100 mA máx. SENSITIVIDAD DE RESPUESTA 30 Gauss mín. FRECUENCIA DE CAMBIO 400 Khz CAÍDA DE VOLTAJE 2.5VDC máx. CRESTA 10% de Voltaje de Operación HISTÉRESIS 1.5 mm máx. REPETIBILIDAD 0.2 mm máx. EMC EN 60 947-5-2 PROTECCIÓN CONTRA POLARIDAD INVERSA Si CLASIFICACIÓN DE LA CAJA DE CONEXIÓN IP68 ESFUERZO DE GOLPES Y VIBRACIÓN 30g, 11ms, 10 a 55 Hz, 1 mm RANGO DE TEMPERATURA DE OPERACIÓN -25°C a+75aC (-13°F a+167°F) MATERIAL DE LA CAJA EXTERIOR PA 12, color Negro CABLE DEL CONECTOR PVC CONECTOR Cable PUR con conector de 8 o 12 mm SENSORES DE ESTADO SÓLIDO ESPECIFICACIONES TIPO Electrónico FUNCIÓN DE SALIDA Normalmente Abierta SALIDA DE SENSOR PNP/NPN VOLTAJE DE OPERACIÓN 10-30VDC CORRIENTE CONTINUA <= 70 mA SENSITIVIDAD DE RESPUESTA <= 48 Gauss FRECUENCIA DE CAMBIO 1000 Hz CONSUMO DE ENERGÍA <= 8 mA sin carga CAÍDA DE VOLTAJE <=2.5VDC CRESTA <=10% de Voltaje de Operación HISTÉRESIS <=15 Gauss. REPETIBILIDAD <=+/-0.1 mm EMC EN 60 947-5-2 PROTECCIÓN CONTRA CORTO CIRCUITO Si PROTECCIÓN CONTRA PICO DE ARRANQUE Si PROTECCIÓN CONTRA POLARIDAD INVERSA Si CLASIFICACIÓN DE LA CAJA DE CONEXIÓN IP 67 ESFUERZO DE GOLPES Y VIBRACIÓN 30g, 11ms, 10 a 55 Hz, 1 mm RANGO DE TEMPERATURA DE OPERACIÓN -25°C a+75aC (-13°F a+167°F) MATERIAL DE LA CAJA EXTERIOR PA 12 CABLE DEL CONECTOR PUR 3 x 0.9mm2 CONECTOR Cable PUR con conector de 8 mm SENSORES DE ESTADO SÓLIDO ESPECIFICACIONES TIPO Reed con 3 cables FUNCIÓN DE SALIDA Normalmente Abierta VOLTAJE DE OPERACIÓN 10-30VDC POTENCIA DE CAMBIO 10 W/VA CORRIENTE CONTINUA <= 500 mA máx. SENSITIVIDAD DE RESPUESTA <= 48 Gauss mín. FRECUENCIA DE CAMBIO 500 Hz HISTÉRESIS <= 7 Gauss. REPETIBILIDAD <=0.1 mm EMC EN 60 947-5-2 / EN 40 050 CLASIFICACIÓN DE LA CAJA DE CONEXIÓN IP 67 ESFUERZO DE GOLPES Y VIBRACIÓN 30g, 11ms, 10 a 55 Hz, 1 mm RANGO DE TEMPERATURA DE OPERACIÓN -25°C a+75aC (-13°F a+167°F) MATERIAL DE LA CAJA EXTERIOR PA 12 CABLE DEL CONECTOR PUR 3 x 0.9mm2 CONECTOR Cable PUR con conector de 8 mm
