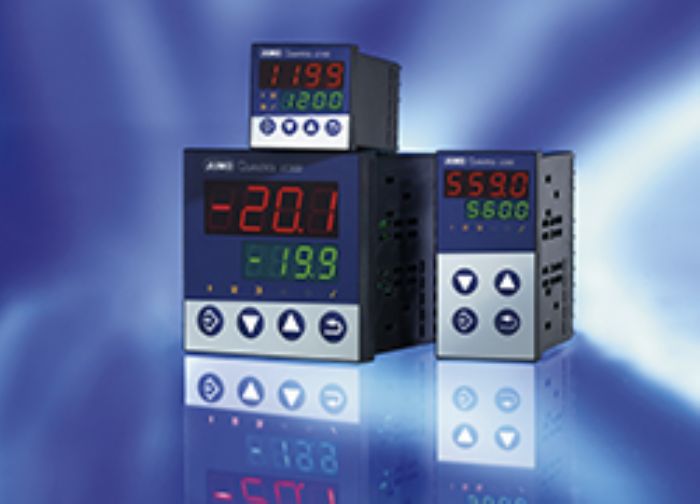

CONTROLADOR DE TEMPERATURA
Descripción
La línea Quantrol se suministra en tres formatos DIN 48 mm x 48 mm, 48 mm x 96 mm y 96 mm x 96 mm. Los campos de utilización abarcan usos de regulación de dos estados y de tres estados así como el impulso de mando en válvulas de regulación o en ajustes de potencia Thyristor mediante una salida continua de regulación. La salida universal analógica para termopares y termoresistencias o señales de tensión/intensidad es libremente programable. El valor nominal y valor real así como todos los parámetros se representan sobre una pantalla LED de siete segmentos (rojo/verde) con una o dos decimales. Los valores se indican a elegir entre grados C y F. Según el formato están disponibles hasta cinco salidas de relee con una potencia de conmutación de 3 A / 230 V o hasta cuatro salidas lógicas de 0/14 V. LEDs amarillos indican el estado de conmutación de los relees o de las salidas lógicas, a las que se les puede asignar diversas funciones. Una salida analógica 0 ... 10 V o 0(4) ... 20 mA se puede configurar como salida de regulación continua, valor real o valor nominal. Mediante una entrada binaria se puede p.ej. bloquear el ajuste y la operatividad, activar una rampa o el temporizador o iniciar la auto-optimización. La tensión de alimentación puede ser a elegir AC 110 ... 240 V o AC/DC 20 … 30 V. El regulador posee una función de rampa con gradiente ajustable para una modificación continua del valor nominal. Adicionalmente se puede utilizar una curva de cocción especial para hornos cerámicos pequeños, haciendo posible un arranque regulado y una cocción en función del tiempo. El usuario puede introducir directamente en el aparato los valores nominales, el gradiente y la duración de la cocción. El puerto serie RS 485 permite una conexión a sistemas superiores u otros aparatos. Como alternativa a la operativa frontal, el regulador puede ser programado mediante programa de setup y puerto USB sin necesidad de una fuente de alimentación adicional. Como todos los reguladores JUMO , también la serie Quantrol está equipada con la contrastada auto-optimización JUMO. .
Características principales
Particularidades • Formatos 48x48, 48x96, 96x96 mm • Regulador de dos estados, tres estados, continuo • Monitoreo de sensores • Hasta 5 salidas • Auto-optimización (autotuning) para una regulación PID exacta • Funcionamiento manual/automático • Monitoreo configurable de valores límite (alarmas) • Conmutación de valor nominal • Bloqueo de niveles/teclado • Interfaz RS 485 (Modbus RTU) • Función de rampa y temporizador • Curva de cocción para hornos cerámicos • Regulador enchufable • Interfaz de setup (USB mini-B)
Ventajas competitivas
Auto-optimización El equipamiento de serie incluye la auto-optimización segura (método de oscilación), que permite al usuario adaptar el regulador al tramo de medición sin conocimientos previos acerca de la técnica de control. Así se evalúa la reacción del tramo de medición frente a desviaciones concretas de la magnitud de ajuste y se calcula el parámetro de regulación, el campo proporcional, el tiempo de reajuste, el tiempo de mantenimiento, la duración de los periodos de conmutación y la constante de tiempo de filtrado. Función de rampa La función de rampa permite una modificación continua del valor nominal w hasta un valor final de rampa SP (valor nominal establecido). En función del valor real en el momento del inicio de la rampa t0 resulta en un flanco ascendente o descendente. La pendiente se establece mediante un gradiente ajustado durante la configuración del regulador. Curva de cocción La curva de cocción se utiliza en hornos cerámicos pequeños para un arranque regulado y una cocción en función del tiempo. El usuario puede introducir directamente en el aparato los valores nominales, el gradiente y la duración de la cocción. Monitoreo del valor límite El regulador está equipado con dos controladores de valor límite, cada uno con ocho funciones de alarma configurables. Señales analógicas se pueden seleccionar libremente como valor real y valor nominal. Al exceder el valor límite puede emitirse una señal o dispararse una función. Mediante el monitoreo de valor límite se pueden ejecutar numerosas funciones de alarma y de valor límite. t Valor nominal °C Valor real Temporizador El temporizador se inicia de forma manual o automática (p.ej. al conectarse a la red). La señal de salida del temporizador cambia su estado con la finalización del temporizador (configurable). Con el temporizador se pueden realizar funciones como p.ej. una regulación limitada en el tiempo o la conmutación de un valor teórico. Programa de setup El programa de setup ofrece al usuario una confortable y simple opción de configurar el regulador con un PC. Se debe conectar el PC desde su puerto USB al regulador en su puerto USB (tipo mini-B). Al mismo tiempo, el regulador se alimenta de tensión por el puerto USB, no siendo necesaria una alimentación de tensión de red durante la configuración.
Condiciones de pago
CONTADO
Condiciones de envío
ENTREGA INMEDIATA
¿Te interesa este producto?
Solicitar información
