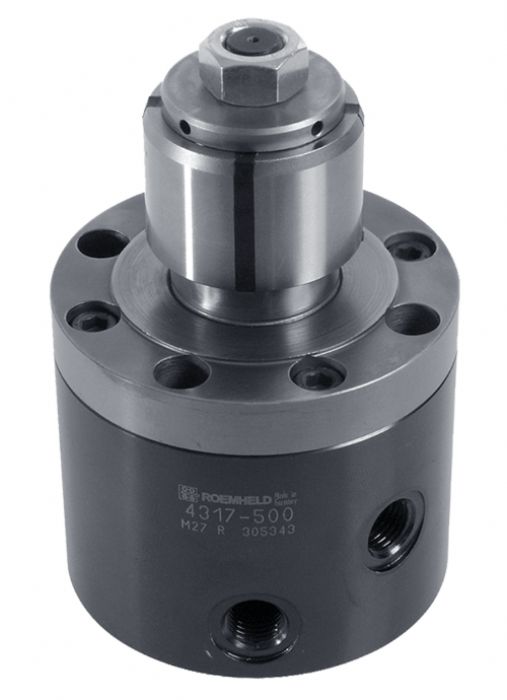

Sujetadores Autocentrantes
Descripción
Las abrazaderas de orificio autocentrante proporcionan una fijación interna y un soporte en una unidad, ejerciendo fuerza tanto radialmente como hacia abajo contra una superficie de soporte endurecida. Este diseño compacto utiliza un casquillo de sujeción segmentado expansible para ejercer una fuerza de sujeción alta con repetición autocentrante dentro de .0002 Estas abrazaderas de diámetro son particularmente adecuadas para sujetar piezas de trabajo con orificios perforados mecanizados y una superficie de soporte cuadrada al eje del agujero Disponible en tres Tipos: 1) Autocentrado, 2) Autocentrado en un eje, con .020 flotar en el otro eje; 3) Sin centrado, con .020 flotador en todas las direcciones.
Características principales
Las abrazaderas están disponibles en un diámetro de la carcasa con cinco tamaños de cono diferentes para cubrir cinco rangos de sujeción de diámetro interno. El casquillo de sujeción segmentado es concéntrico al poste inferior de localización de la carcasa dentro de .003 ". La repetibilidad de sujeción está dentro de .0002". Cuerpo> Acero. Pistón y soporte de la pieza> Acero endurecido. Buje de sujeción segmentado> Acero, endurecido, con juntas de segmento vulcanizado.
