Sujetadores de Diametro Interno
Descripción

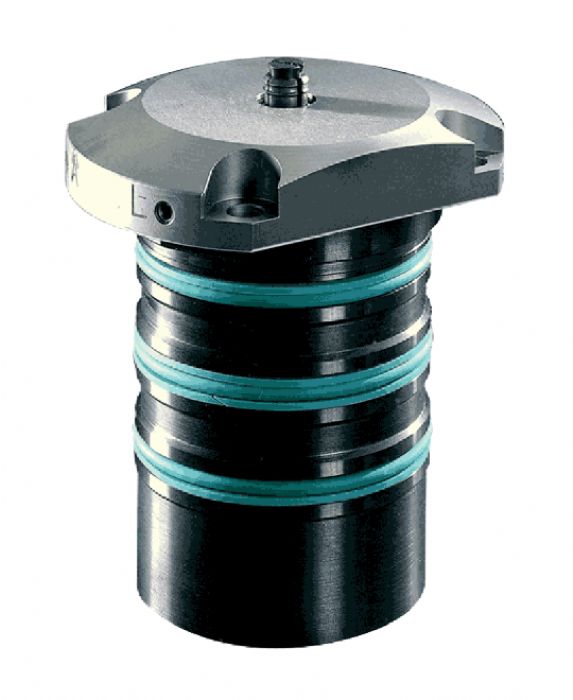

Los minisujetadores de diámetro interno proporcionan sujeción y soporte interno en una sola unidad, aplicando fuerza de forma radial y hacia abajo contra una superficie de apoyo endurecida. La versión de brida arriba tipo cartucho aquí ilustrada permite la instalación de muy bajo perfil usando montaje con múltiple tipo cartucho. A diferencia de los sujetadores de diámetro interno autocentrantes, estos sujetadores no cumplen una función de posicionamiento y no resisten cargas laterales excesivas durante la carga o el maquinado, por lo que se requieren posicionadores suplementarios. Los minisujetadores de diámetro interno son particularmente adecuados para sujetar piezas de trabajo con orificios perforados o fundidos pequeños y una superficie de apoyo en escuadra con el eje del orificio. Este diseño compacto utiliza un buje de sujeción expansivo de cuatro segmentos con dientes que penetran ligeramente para aplicar una fuerza de sujeción hacia abajo. Estos sujetadores tienen una conexión neumática que puede usarse para protección de presión neumática positiva continua cuando hay una cantidad excesiva de astillas.
Características principales
Las abrazaderas están disponibles en un diámetro de la carcasa con cinco tamaños de cono diferentes para cubrir cinco rangos de sujeción de diámetro interno. El casquillo de sujeción segmentado es concéntrico al poste inferior de localización de la carcasa dentro de .003 ". La repetibilidad de sujeción está dentro de .0002". Cuerpo> Acero. Pistón y soporte de la pieza> Acero endurecido. Buje de sujeción segmentado> Acero, endurecido, con juntas de segmento vulcanizado.
