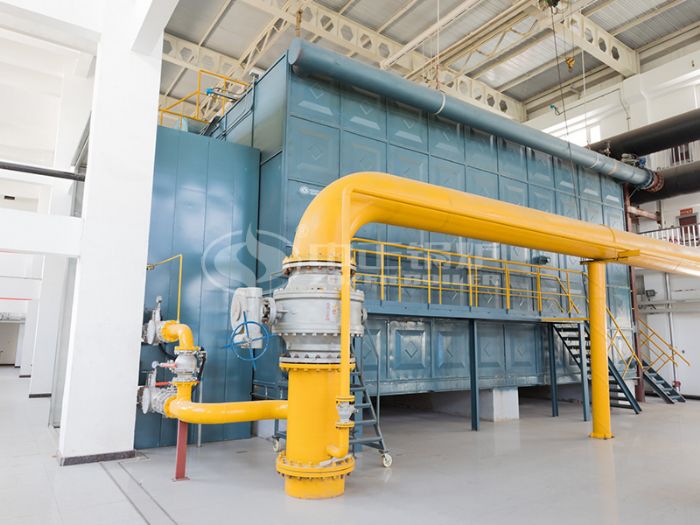

6t/h Caldera (de condensación)de vapor a gas/fuel-oil de la serie SZS

Descripción

Caldera (de condensación)de vapor a gas/fuel-oil de la serie SZS Alta eficiencia Bajo consumo de combustible NOx=30mg/Nm3 Rendimiento térmico=98% Automatización completa y segura Caldera de vapor a gas/fuel-oil de la serie SZS es diseñada con doble tambores longitudinales y estructura de cámara tipo "D". El horno se coloca a la derecha y el banco de tubos de convección está a la izquierda, el supercalentador está dispuesto en el banco de tubos de convección; El cuerpo está fijo en el tambor por medio y ambos extremos soportes y para que se expande totalmente por ambos extremos. El horno está rodeado por una pared de membrana por agua, la pared membrana de agua de la izquierda separa completamente sellado el horno de los tubos de convección. La parte posterior del paquete es una estructura de cambio escasa, la parte delantera es una estructura alineada. El humo de escape del horno entra en la cámara de combustión, en la área del banco de tubos de convección y luego entra en el economizador y condensador de espiral fina de la parte delantera izquierda y finalmente se descarga a la atmósfera a través de la chimenea.
